MCCB Cat.B được sử dụng thay vì Cat.A khi nào?

MCCB Cat.A có điểm gì khác so với Cat.B? Vị trí lắp đặt phù hợp trong hệ thống của 2 loại này là gì? Tìm hiểu trong bài viết sau.

Tổng quan về MCCB Cat.A và Cat.B

Theo tiêu chuẩn IEC 60947-2, MCCB được phân thành hai loại chính:

• Cat.A (Category A): Không có trễ ngắn mạch
• Cat.B (Category B): Có khả năng trì hoãn ngắn mạch và chịu dòng trong thời gian ngắn

Sự khác biệt trên quyết định trực tiếp đến:

• Khả năng phối hợp bảo vệ
• Vị trí lắp đặt trong hệ thống điện.

Ưu, nhược điểm của MCCB Cat.A và Cat.B

Về MCCB Cat.A

Ưu điểm:

• Thiết kế đơn giản, dễ sử dụng
• Chi phí thấp hơn
• Kích thước gọn
• Phản ứng nhanh khi có sự cố

Nhược điểm:

• Không hỗ trợ chọn lọc theo thời gian
• Dễ xảy ra hiện tượng cắt đồng thời tổng – nhánh
• Không phù hợp với hệ thống có dòng ngắn mạch lớn hoặc phức tạp

Về MCCB Cat.B

Ưu điểm:

• Có cài đặt thời gian cho bảo vệ cắt nhanh (short-time delay), cho phép nhánh cắt trước
• Có khả năng chịu dòng ngắn mạch trong thời gian ngắn (Icw)
• Hỗ trợ selectivity (chọn lọc) tốt
• Phù hợp hệ thống có nhiều cấp bảo vệ

Nhược điểm:

• Chi phí cao hơn
• Cài đặt phức tạp hơn (cần kỹ thuật)
• Kích thước và phụ kiện nhiều hơn

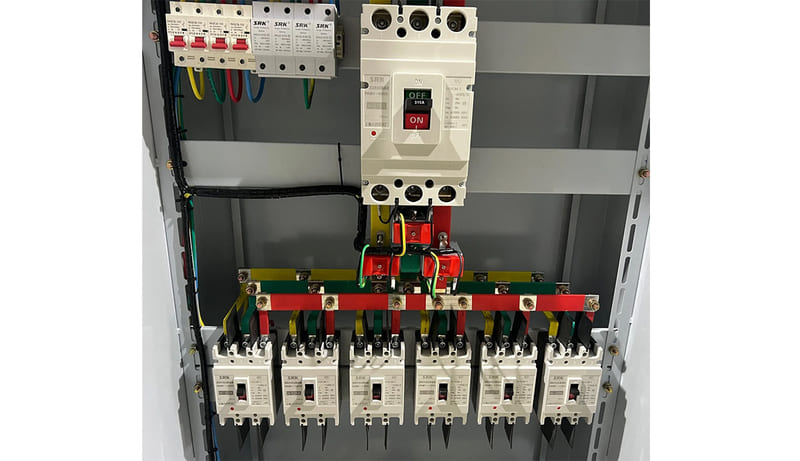

Ứng dụng của MCCB theo vị trí trong hệ thống

Do sở hữu đặc tính khác nhau nên 2 loại MCCB này được khuyến nghị lắp đặt ở các vị trí khác nhau.

MCCB Cat.A – vị trí phù hợp

Thường dùng ở các tải nhánh:

• Tủ phân phối nhánh (DB)
• Tủ cấp cho tải riêng lẻ
• Hệ thống chiếu sáng, ổ cắm
• Không yêu cầu chọn lọc phức tạp
• Ưu tiên về chi phí

MCCB Cat.B – vị trí phù hợp

Thường dùng cho MCCB tổng (chính):

• Tủ điện tổng (MSB)
• Tủ phân phối chính (MDB)
• Đầu nguồn hệ thống
• Các nhánh cấp cho nhiều tủ con
• Cần đảm bảo cắt chọn lọc với các MCCB phía dưới
• Yêu cầu độ tin cậy cao

Kết luận

• MCCB Cat.A: đơn giản, kinh tế → phù hợp nhánh tải
• MCCB Cat.B: linh hoạt, có delay → phù hợp CB tổng và hệ thống lớn.
